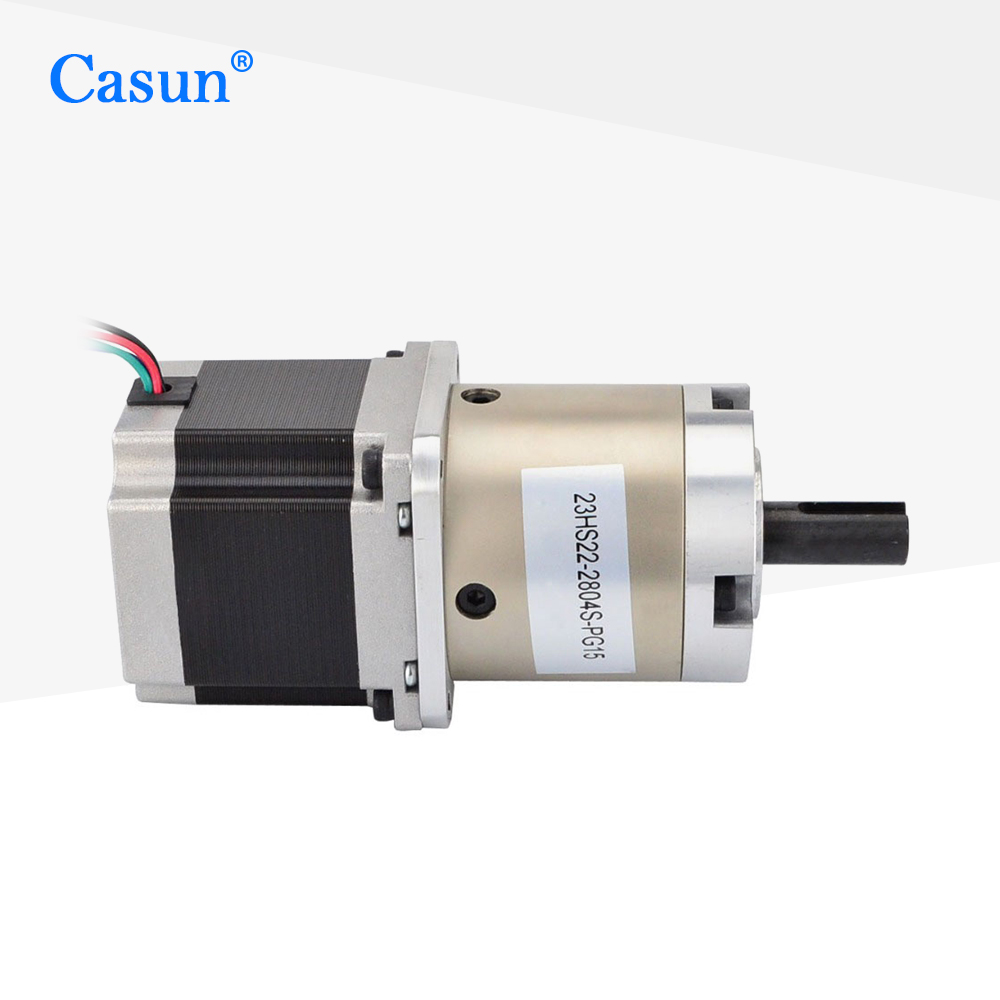

此系列为两相直流(57mm)NEMA 23步进电机，分为单出轴和双出轴两种方式，符合CE,RoHS,ISO认证。
中小型步进电机、步距角为1.8°，角度误差±0.09°
| 电机型号 | 保持力矩(mN.m) | 步距角 | 电机机身(mm) | 出轴类型 | 电流 |
| 57SHD00 | 600 | 1.8° | 41 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD01 | 1000 | 1.8° | 45 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD02 | 1200 | 1.8° | 50 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD03 | 400 | 1.8° | 38 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD04 | 1500 | 1.8° | 54 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD05 | 1500 | 1.8° | 60 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD06 | 1500 | 1.8° | 56 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD07 | 1600 | 1.8° | 64 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD08 | 2200 | 1.8° | 76 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 57SHD09 | 3200 | 1.8° | 100 | 铣扁轴/D轴-圆轴 | 0.1-5.0A |
| 电机系列 | 减速级别 | 减速比（1：X） | 减速箱机身高度（mm） | 最大额定输出力矩（kg.cm） | 减速效率 |
| 57系列 | 1 | 3G | 47.5 | 20 | 90% |
| 4G | |||||
| 2 | 13G | 59.5 | 30 | 80% | |
| 15G | |||||
| 18G | |||||
| 3 | 46G | 74.5 | 40 | 70% | |
| 55G | |||||
| 65G | |||||
| 77G |
